产品名称：精品互动录播主机
版 本：V1.0

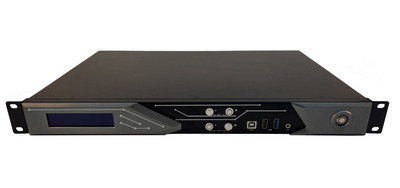

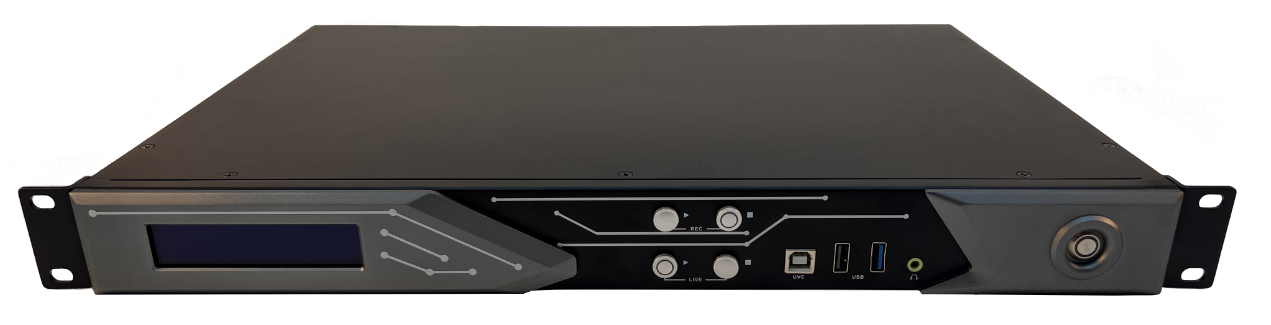

产品图示
产品概述
YJ-LB6001是一款集音视频采集、音视频编解码、音视频处理、视频录制、视频点播、视频直播、视频导播、远程互动、运维管理、HID反向控制、UVC/UAC等功能于一体的设备。设备采用工业级别高性能低功耗ARM架构四核处理器，基于开源稳定的嵌入式Linux操作系统设计开发，确保系统可靠稳定。该产品以智能便捷操作为基础，用户理念为核心，具有安装简便，操作简单、维护容易等优点，面对各类应用场景，通过该设备实现音视频相关需求，为用户提供一体化解决方案。
产品功能与特点
3.1纯嵌入式设计
系统采用纯嵌入式系统，ARM多核处理器方案，高稳定，低功耗
机身标配2TB高速硬盘，可支持扩容更多大容量硬盘
支持7*24小时工作
3.2视频接入方式多样化
支持通过RTSP协议将画面接入（最高可支持1920*1080画面接入）
支持通过ONVIF协议将画面接入（最高可支持1920*1080画面接入）
支持通过SDI方式将画面接入（最高可支持1920*1080画面接入）
支持通过HDMI方式将画面接入（HDMI接口最高可支持3840*2160画面接入，
并向下兼容1920*1080等常规分辨率）
3.3超高清视频录制
电影通道最高可支持录制3840*2160分辨率视频
支持电影通道+资源通道同时录制
支持分段录制、定时录制
支持MP4、TS等录制格式，方便各类播放器播放和软件编辑
3.4多协议视频直播
所有通道均支持通过RTMP、HLS等协议直播，便于与第三方平台和系统进行对接
支持电影通道+资源通道同时直播，
支持定时直播
3.5导播多样化管理
支持8种布局模式，响应不同场景需要
支持14种转场特效，使画面切换柔和自然
支持字幕、台标、片头片尾功能，并支持预设，用户轻点即可快速调用，使导播更便捷
3.6录制文件高效管理
支持在软件界面对录制文件进行一键回放、删除
支持外接U盘、移动硬盘等存储设备，并对录制文件进行一键拷贝或自动拷贝
支持通过FTP将录制文件传输至相关平台
3.7 HID反向控制功能
设备支持HID反向控制功能，通过软件界面即可操作接入终端的电脑
3.8平台集中管理
支持对设备进行开关机/重启/功能开关等操作，减少相关工作人员的工作负担
支持实时查看设备状态以及巡课督导
集中管理、设备状态、巡课督导等相关功能可提供开放SDK给第三方系统/平台对接
3.9 内置UVC输出
支持UVC/+UAC协议，可通过主机USB输出导播画面
免驱动，即插即用，支持主流系统，可无缝对接第三方设备
3.10内置1v9互动（选配）
内置互动模块，主机无需连接服务器即可实现1V9低延时高清晰度的远程互动
支持通过扩展外部服务器方式实现大规模远程互动需求
支持标准的H.323和SIP框架协议，可无缝对接主流第三方视频会议终端

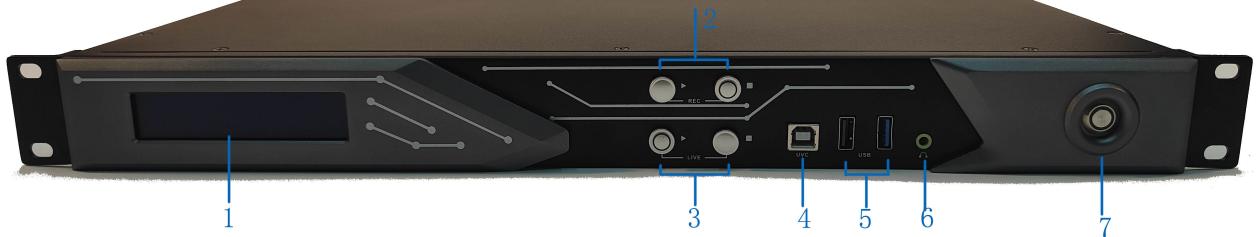

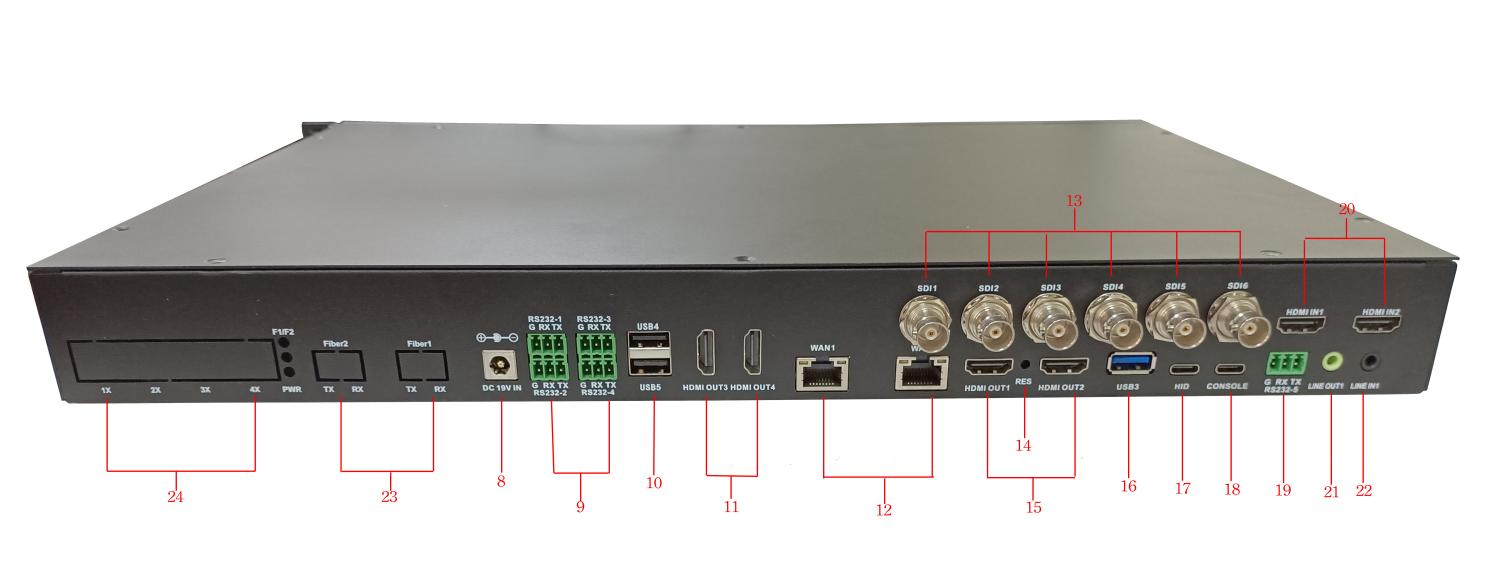

产品接口说明
1 | LED显示屏 | 2 | 录制控制按键 |
3 | 直播控制按键 | 4 | UVC接口 |
5 | USB 2.0接口*2 | 6 | 监听接口 |
7 | 电源开关按键 | 8 | 电源输入插口 |
9 | RS232接口*4 | 10 | USB 2.0接口*2 |
11 | HDMI OUT接口*2 | 12 | WLAN网口*2 |
13 | SDI接口*6 | 14 | 系统复位键 |
15 | HDMI OUT接口*2 | 16 | USB 3.0接口 |
17 | HID接口 | 18 | CONSOLE接口 |
19 | RS232接口 | 20 | HDMI IN接口*2 |
21 | LINE OUT1接口 | 22 | LINE OUT1接口 |
23 |
| 24 |
|
产品型号说明
技术规格
显示单元 | 背光类型 | LED |
| 分辨率 | 160×32 Dots |
| 视角 | 6 o'clock |
| 像素间距 | 0.44×0.44mm |
系统单元 | 操作系统 | Linux |
| CPU核数 | 4核 |
| 运行内存 | 4G |
| 机身存储 | 1TB（支持更换大容量存储） |
| 远程唤醒 | 支持本地UDP唤醒、公网TCP唤醒 |
| 一键系统还原 | 一键还原系统按键 |
| 支持协议 | HTTP、UDP、TCP、HLS、RTMP、RTSP、ONVIF、WEBSOCKET、FTP、NTP、DHCP、SIP |
| 前置实体按键 | 电源 |
视频单元 | 视频编码标准 | H.264，H.265
|
| 输入分辨率 | 3840×2160p@60、3840×2160p@30、1920×1080p@60、1920×1080p@30、1600×1200P60、1680×1050p@60、1600×900P60、1440×900P60、1280×1024p@60、1280×960p@60、1280×800p@60、1280×720p@60、720×480p@60、640×480p@60 |
| 输出分辨率 | 3840*2160、1920*1080 |
| 视频录制格式 | MP4，TS |
| 视频录制码率 | 256kbps~20480Kbps可调 |
| 录制码率控制 | CBR、VBR、AVBR、QVBR、CVBR、FIXQP、QPMAP |
| 视频录制帧率 | 25～60fps |
| 视频直播格式 | RTMP、RTSP、HLS |
| 视频直播码率 | 256kbps~20480Kbps可调 |
| 视频直播帧率 | 25～30fps |
音频单元 | 音频压缩标准 | AAC |
| 音频压缩码率 | 32~192Kbps可调 |
功能接口 | 视频输入 | 6路SDI、2路HDMI |
| 视频输出 | 4路HDMI |
| 音频输入 | 1路3.5mm LINE IN、1路HDMI IN |
| 音频输出 | 2路3.5mm LINE OUT、4路HDMI OUT |
| 网络接口 | 2路RJ45:10/100/1000M自适应 |
| COM接口 | 5路凤凰端子RS232 |
| USB接口 | 1路Type-A USB3.0、4路Type-A USB2.0 |
|
| 1路Type-B USB2.0 |
|
| 2路Type-C USB2.0 |
| 电源接口 | 1路内径2.5mm, 外径5mmDC电源插座 |
电源单元 | 输入电源 | DV 19V |
| 功耗 | <35W |
| 待机功耗 | <2W |
运行环境 | 储藏温度 | -10℃~+50℃ |
| 储藏湿度 | 90%RH |
| 工作温度 | 0℃~50℃ |
| 工作湿度 | 70%RH |
物理特性 | 安装方式 | 机柜式 |
| 机身颜色 | 黑色 |
| 机身材质 | 前面板：铝合金；机箱：钣金SGCC； |
| 整机尺寸 | 483.4mm(W) x 318.5mm(D) x46mm(H) |
| 包装方式 | 纸箱 |
| 包装尺寸 | 560mm*430mm*135mm |
| 净重 | 约 3.8 Kg |
| 毛重 | 约 5.0 Kg |
附件 | 电源适配器、合格证保修卡、配件； |
|
温馨提示： 作为我们不断完善，改进产品的一部分，本公司保留不必预先通知就更改设计的权利。以上规格数值为产品设备的标称值。个体产品的数值与这些数值可能有些出入
